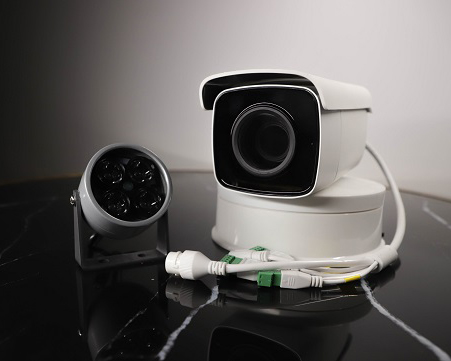

長期視頻位移檢測系統 ZYZ-LM

長期視頻撓度檢測系統ZYZ-LM是將國際領先的數字圖像相關(DIC) 技術和物聯網技術相結合,單一傳感器即可實現對多點位移的同步實時監測和預警。適用于橋梁、隧道、大壩、護坡、山體以及建筑物等結構位移的長期監測和預警。

產品詳情

工程實例

1.產品概述

長期視頻撓度檢測系統ZYZ-LM是將國際領先的數字圖像相關(DIC) 技術和物聯網技術相結合,單一傳感器即可實現對多點位移的同步實時監測和預警。適用于橋梁、隧道、大壩、護坡、山體以及建筑物等結構位移的長期監測和預警。

2.產品特點

（1）采用自主開發、國際領先的數字圖像相關(DIC) 算法；

（2）能夠高精度實時同步監測多個目標點的兩維位移；

（3）超大的視野范圍,測量距離10m時的正視范圍可達14mX10m；

（4）搭載全新一代機器視覺處理芯及科學級高分辨率相機,更能從容應對更加惡劣的現場環境；

（5）采用物聯網通訊技術,實現監測數據的遠程、可靠傳輸,并且通訊資費低；

（6）具備上電自啟動功能,自行啟動測量程序,無需人員干預,并根據斷電前的測量數據繼續測量；

（7）獨特的光路放大系統與恒流驅動的紅外LED標志點,與基點算法相結合,使溫漂、陽光變化、架設位置振動等其他干擾無可畏懼。

3.主要技術參數

參數	指標
分辨率	0.01 Pix
測量范圍	14m×10m(距離10m時)
測量波段	近紅外850nm
測量距離	0.1-500m
采樣頻率	30Hz(傳感器) 高頻可定制
監測點數	任意設定，可見即可測
供電方式	市電AC220V/太陽能
功耗	圖像傳感器功耗(3W) 標靶功耗(4.5W)
數據傳輸	網關,DTU,RS485

測量精度：

監測距離位移范圍測量精度

10m 1～50mm ±0.1mm

50m 1～50mm ±0.5mm

300m 1～50mm ±5mm

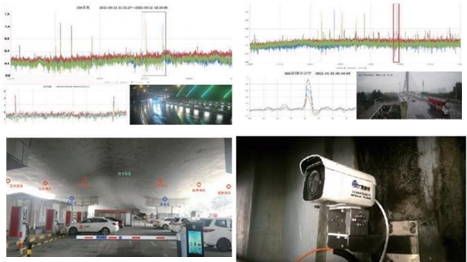

深圳市光明區地質災害點專業監測,主要設計橋梁、隧道、邊坡三個大類的重點監測.本項目屬于光明區首批試點工程項目,SMT-M視頻位移計構成整套系統的位移監測部分,采用一拖四的方式同步實時監測32個測點的位移變化情況。

儀器布設與測點安裝位置示意圖

相機安裝示意圖紅外靶標安裝示意圖圖像處理模塊安裝圖

錫市蓉湖大橋是京杭大運河無錫段第9座大橋,位于新老運河交叉口.作為無錫交通路網的主骨架通道,采用 SMT-M視頻位移計構成整套系統的位移監測部分.本次方案采用一拖二(一臺控制器+兩臺位移計) 的方式,20Hz同步實時監測上下行跨中斷面六個測點的動態位移變化情況,通過TCP/IP實時網絡傳輸至服務器端;當有重載車輛經 過且超過閾值,服務器下發抓拍指令,通過在行車向后端布設的監控相機實時抓拍車輛信息,并實時上傳至主服務器。
