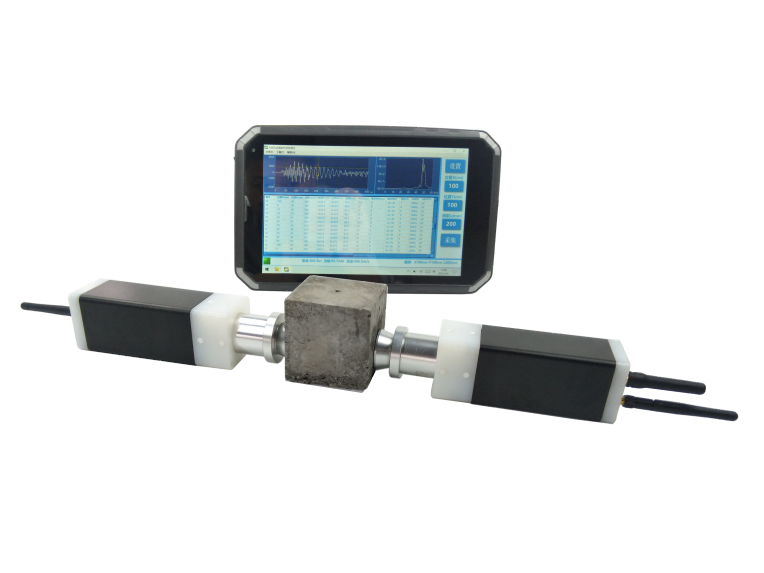

無線非金屬超聲波檢測儀 ZYZFM-UW01
產品主要適用于大型混凝土結構內部缺陷檢測以及巖石、石墨等非金屬材料波速測試和水下、高空等復雜工況下，混凝土結構內部缺陷檢測。
產品詳情
工程實例
1.產品應用
（1）大型混凝土結構內部缺陷檢測；
（2）巖石、石墨等非金屬材料波速測試；
（3）水下、高空等復雜工況下，混凝土結構內部缺陷檢測。
2.產品特點
（1）全程無線化操作，發射-接受納秒級同步精度；
（2）高達40MHz采樣頻率，頻率根據需求可以進行設定；

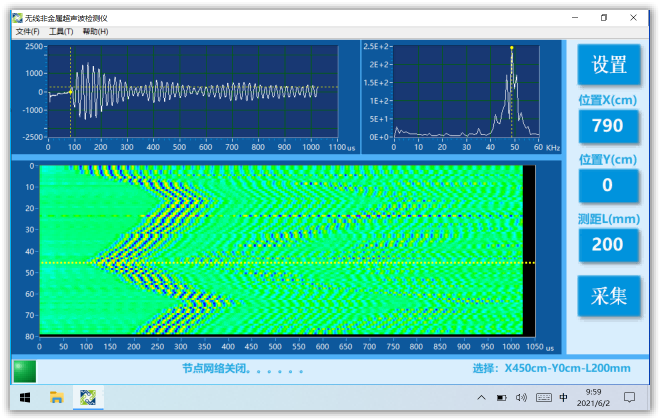

（3）聲時自動智能識別，幅值可以制動調節。
3.主要性能參數
|
參 數 |
指 標 |
參 數 |
指 標 |
|
操作系統 |
Windows |
控制系統 |
本機或遠程 |
|
通道數量 |
1反射1接收（可擴展） |
信號傳輸 |
Wifi無線傳輸 |
|
傳輸距離 |
≤120m |
同步方式 |
無線 |
|
同步精度 |
±50ns |
供電時間 |
≥10h，3.8Ah鋰電池 |
|
輸入信號 |
壓電 |
發射電壓 |
1000/500/200 V |
|
發射脈寬 |
5 ~ 80 μs連續可調 |
聲時精度 |
0.025 μs |
|
采樣字節 |
1 ~ 63 K連續可調 |
采樣頻率 |
200 KHz ~ 40 MHz可調 |
|
接收檔位 |
-2 ~ 2 V/-20 ~ 20 V/-200 ~ 200 V |
放大增益 |
0 ~ 42dB 可調 |
|
擴展功能 |

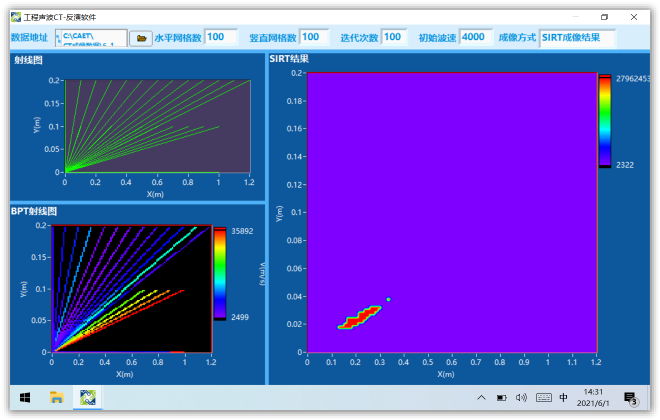

CT三維成像檢測 |
工作溫度 |
－10°C ~ 50 °C |
|
工作濕度 |
< 90% RH |
主機尺寸/重量 |
52 ×52 ×172 mm/0.8Kg |
4.依據標準
?超聲法檢測混凝土缺陷技術規程—CECS 21-2000
?超聲回彈綜合法檢測混凝土強度技術規程—DB37/T 2361-2013
?鐵路工程結構混凝土強度檢測規程—TB 10426-2019
?巖土工程勘察規范—GB50021-2001
